— И что же мы будем паять этой осенью?
— А давай диодные бугенги таки сделаем, с весны лежат уже.
Вот такой диалог у нас произошел недавно, ну а далее про сам процесс.
Бугенги (buugeng) — это реквизит используемый в цирковом искусстве. Его отличительной особенностью является форма — она S-образная. Из-за этого, при вращении создается психоделический волновой эффект крутящейся спирали. Но это сложно объяснить словами. Это нужно увидеть.
Как сделать светодиодные бугенги?
На наших светодиодных бугенгах не было отмечено место для оси вращения. А это очень важно, если допустить ошибку, то реквизит будет кривой-косой. Ведь у бугенгов два состояния:
- транспортировочное — когда они компактно сложены;
- рабочее — когда они разложены.
Конструктивная схема и сборка
Два части соединяются между собой при помощи мебельного болта, а фиксируются на мощных неодимовых магнитах. Мы взяли магниты 10х5 (10 мм — диаметр, 5 мм — высота).


Фишка в том, чтобы магниты совпадали в обоих положениях и кромки не торчали. Вот тут мне снова пригодились годы работы в автокаде. Обвел рукоятку бугенга на бумаге, отсканировал, нарисовал по изображению в векторе и с этим чертежом уже игрался — искал оси и место для магнитов.

Электропитание для led бугенгов
Для электропитания были выбраны плоские аккумуляторы.

Они не выступают на габариты инструмента и весят мало. Размер нужно подбирать индивидуально. Но они выдают 3,7 вольта, а для диодной ленты нужно 12В. Эту проблему мы решили при помощи повышающего преобразователя напряжения MT3608 DC/DC.

А для зарядки использовали контроллер заряда. При помощи нее, можно заряжать бугенги через USB кабель. В продаже есть с mini и micro usb:

Управление лентой реализовано при помощи мини контроллера:

Ну и конечно ни как не обойтись без основной кнопки «ВКЛ/ВЫКЛ».

РГБ светодиодная лента крепится на обоих частях реквизита и соединяется при помощи вот таких коннекторов:

Были варианты пропускать провода через высверленное в болте отверстие и даже через магниты. Но эти варианты не выдержали испытаний.
Диодные бугенги — фото

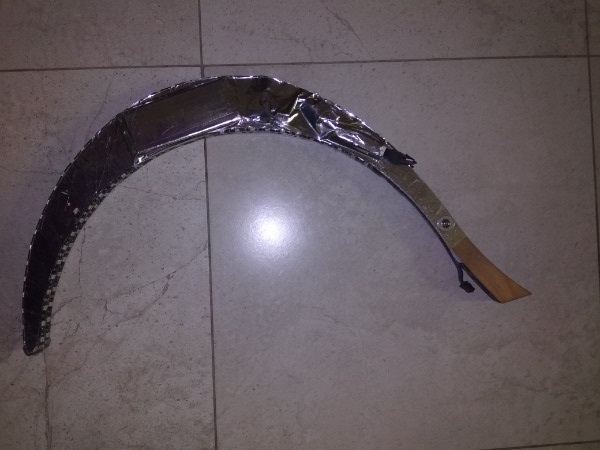

В готовом собранном виде наши бугенги выглядят вот так:
Есть вопросы к размещению аккумулятора и остальных электро деталей. Их нужно утапливать в дерево «заполдецо». Это будет сделано в будущем. Но и в таком виде бугенги себя отлично зарекомендовали. 7 дней подрял на фестивале в Саудовской Аравии, по два шоу в день и ни одного сбоя.

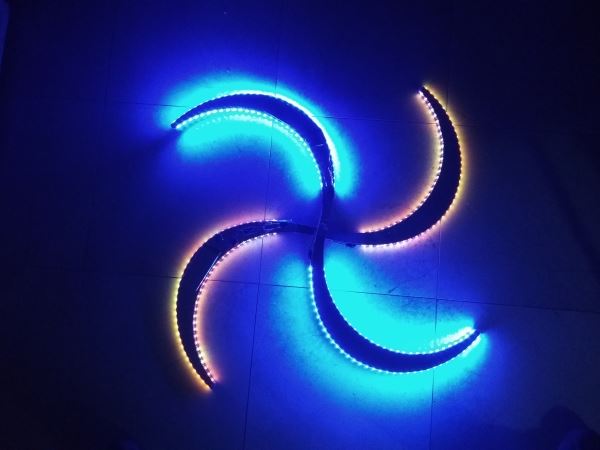

А в рабочем состоянии вот так:
Диодные бугенги — видео
Вот так это выглядит в работе. Хотите увидеть это вживую? Заказывайте световое (диодное) шоу от Fire Spirit и мы с удовольствием выступим на Вашем празднике. Кстати, еще одна новинка осени 2017 это светодиодные ргб сферы. Про то как мы их делали можно почитать в соответствующей статье.
Пополнение в арсенале светодиодного шоу Fire Spirit
Уже не первый, (да не второй) раз выражаем благодарность замечательному человеку из города Луцк, Михасю, за то что сделал нам отличные заготовки для РГБ бугенгов. Кстати, пировертушки у нас появились также благодаря ему.
